Hallo Gemeinde,
auf der Suche nach einem möglichst kompakten Design für einen MiniEchelle F/10 habe ich eine Littrow-Variante gerechnet. Das Besondere gegenüber klassischem Littrow Spektrograph:
1. Petzval anstelle von Einzelachromat in Doppeldurchgang
2. Hinntere Linse des Petzval gespalten - keine Off-Axis-Fehler hierdurch.
Das Layout und ein Spotdiagramm hängen an. Das Licht kommt vom Spalt und wird mit einem kleinen Umlenkspiegel durch den ersten Achromaten des Petzvals geworfen. Dieser Achromat hat einen Durchmesser von nur 9 mm. Dann passiert das Licht die nächste Linse, wird parallel durch ein F2 Prisma gesendet und trifft fröhlich zum erstenmal quer-zerlegt auf das R4 Échellegitter, wo es (etwas zerstreut) wieder durch das Prisma läuft und nochmal quer-zerstreut wird. Dann geht es wieder durch das Petzval und die zweite hintere Linse bildet das Spektrum ab.
Wie man im Spotdiagramm sieht, liegt die Abbildung nicht fern vom Airy-Scheibchen, wobei es quer zur Dispersion astigmatisch wird, was aber dennoch unterhalb der Größe der Abbildung des Sternscheibchens liegen sollte.
Weiterhin hängt das Diagramm für die Effizienz (inkl. aller optischer Flächen) und für das Auflösungsvermögen bei 50 Mikrometer Spalt an.
Sollte jemand Interesse an dem Design haben, kann ich die entsprechenden Komponenten benennen.
Beste Grüße,
Daniel
| Dateianhänge: |

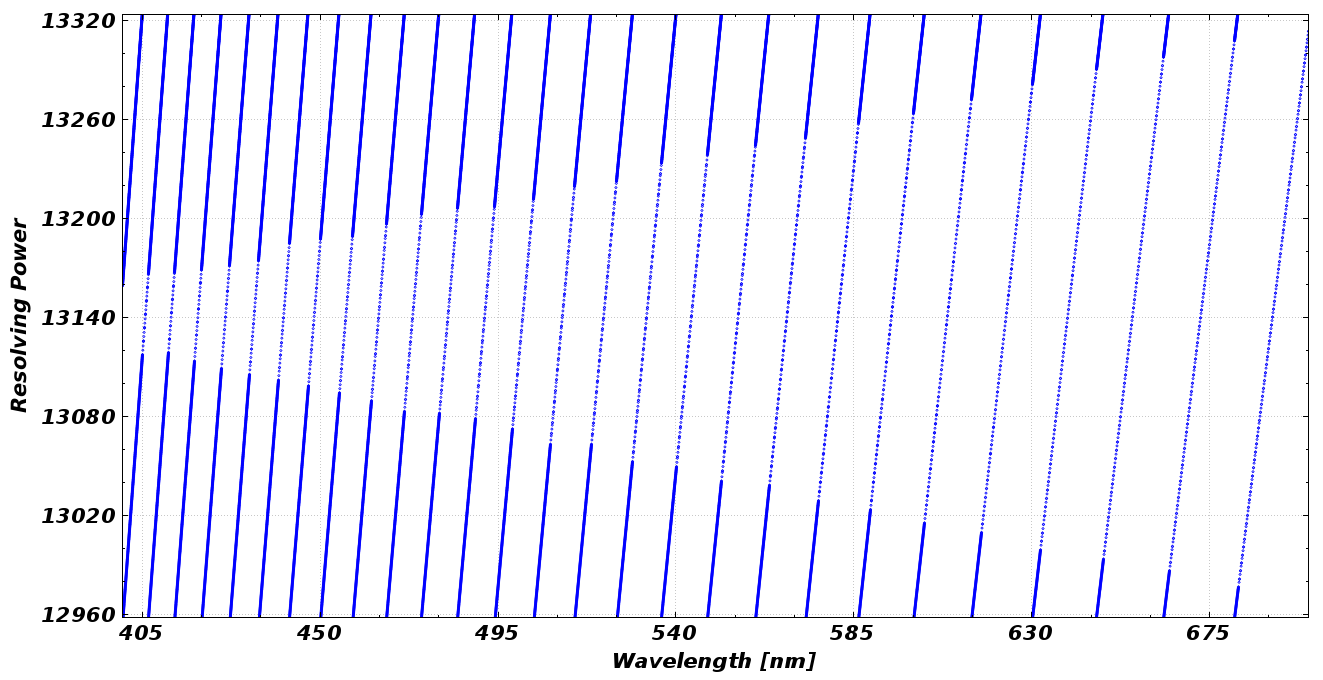

Dateikommentar: Auflösungsvermögen bei 50 Mikrometer Spaltbreite
LittrowE_R.png [ 174.55 KiB | 2156 mal betrachtet ]
|

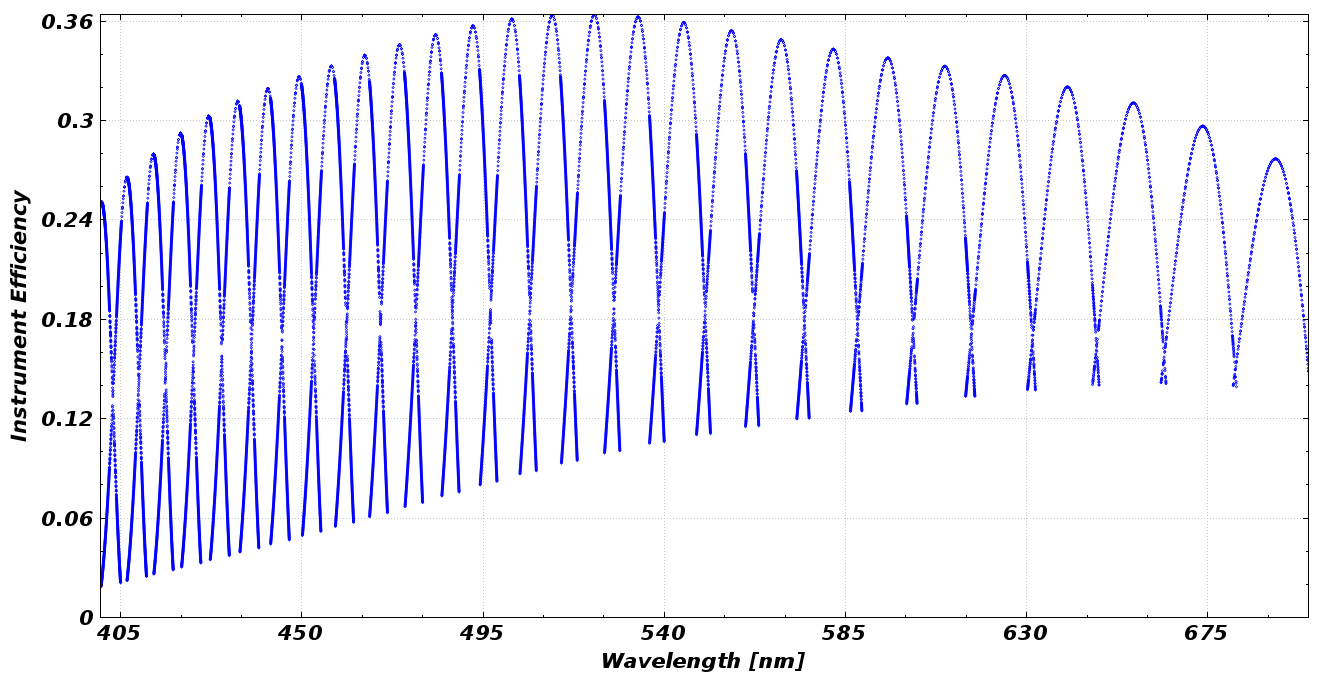

Dateikommentar: Effizienz des Instruments
LittrowE_E.png [ 216.95 KiB | 2156 mal betrachtet ]
|

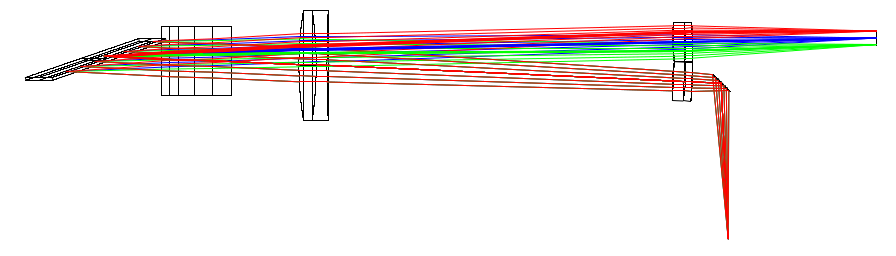

LittrowEchelle_Layout.png [ 39.3 KiB | 2156 mal betrachtet ]
|

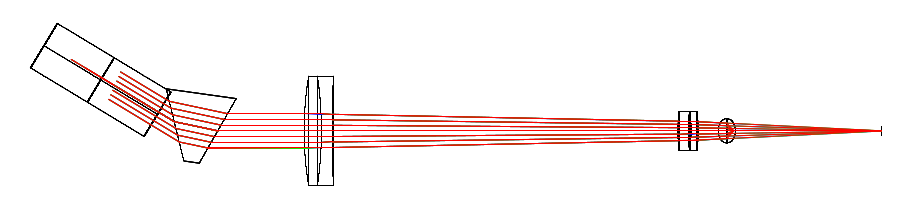

LittrowEchelle_Layout2.png [ 22.48 KiB | 2156 mal betrachtet ]
|

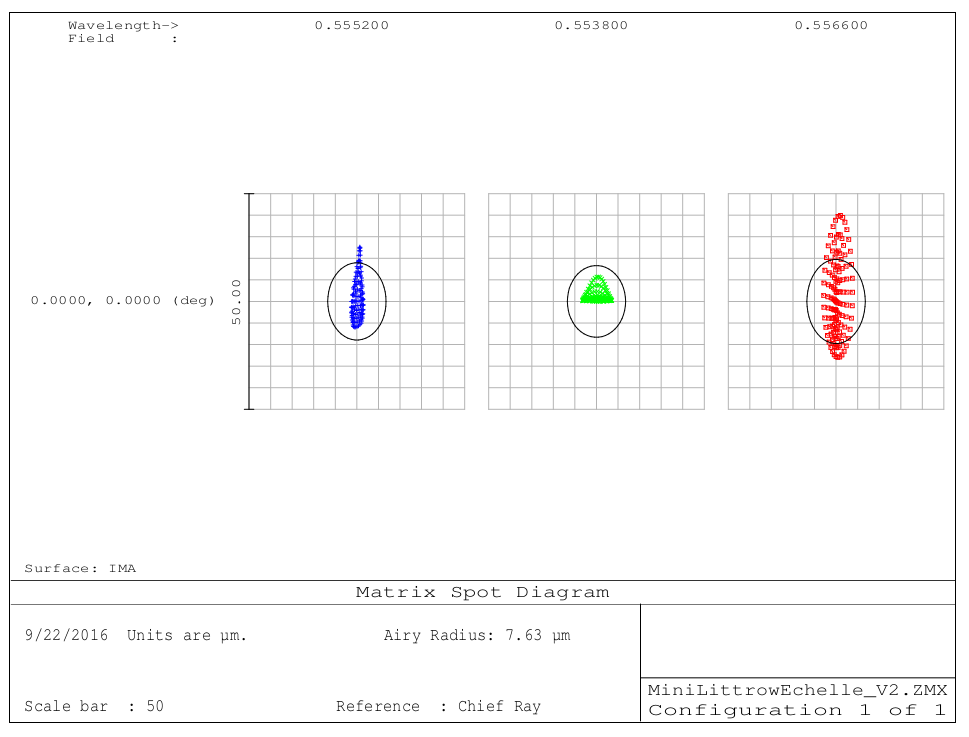

Dateikommentar: Spotdiagramm für eine zentrale Ordnung
LittrowEchelle_spot.png [ 51.56 KiB | 2156 mal betrachtet ]
|
|
