 Betreff des Beitrags: Zeeman?
BeitragVerfasst: 11. Januar 2010, 21:54:53 PM
Offline
Meister

Registriert: 04. November 2008, 21:48:07 PM
Beiträge: 639
Wohnort: Schulberg
Hallo,

kann mir jemand bestätigen ob es sich bei der Linie links neben Fe 6569,23 um ein Zeeman Aufspaltung handelt!
Otmar hat auf die Seite von Phillippe Rouselle hingewiesen http://www.astrosurf.com/spectrohelio/s ... hes-en.php
2 weiter Amateure, Fred Veio und Leo Higgins (USA), haben die Aufspaltung er Linie auch schon beobachtet.
Die Linie neben Fe 6576,17 dürfte eine Atm. Linie sein, obwohl sie nicht in der Liste von Vspec ist.

Gruß
Siegfried


Dateianhänge:
1990_norm_2ord_Fleck.jpg [ 100.52 KiB | 5991 mal betrachtet ]
Nach oben

 Betreff des Beitrags:
BeitragVerfasst: 11. Januar 2010, 22:58:11 PM
Offline
Meister
Benutzeravatar

Registriert: 01. August 2006, 16:08:56 PM
Beiträge: 3866
Wohnort: 68163 Mannheim
Hallo Siegfried,

nach den Wasserlinien ind deinem Spektrum zu schätzen hast du eine reale Auflösung in der Größenordnung von 1 Angström. Da kann ich mir kaum vorstellen, dass du damit den Zeemann-Effekt aufspüren kannst. Hierfür braucht man wohl Auflösungen von deutlich unter 0,1 Angström.

Mit genaueren Zahlen kann bestimmt Dieter dienen.

Herzlicher Gruß
Lo

_________________
Herzliche Grüße / best regards

Lothar

https://lotharschanne.wordpress.com/


Nach oben

 Betreff des Beitrags:
BeitragVerfasst: 12. Januar 2010, 17:32:21 PM
Offline
Meister
Benutzeravatar

Registriert: 11. November 2007, 18:11:30 PM
Beiträge: 1379
Müßten nicht bei einer so geringen Zeeman-Aufspaltung beide Teile ungefähr die gleiche Intensität haben, also ähnliche vertikale Ausschläge zeigen?
Viele Grüße
Christian


Nach oben

 Betreff des Beitrags:
BeitragVerfasst: 12. Januar 2010, 21:06:37 PM
Offline
Meister

Registriert: 28. November 2006, 20:30:03 PM
Beiträge: 580
Wohnort: Langenselbold
Hallo Zusammen,

ich habe mich mal früher mit Zeeman beschäftigt. Das steht immer noch auf meiner todo Liste. Ich warte halt auf die Flecken.
Aber zum Thema:
Welcher Fleck wurde denn spektroskopiert?
Mit welcher Polarisationseinheit?

Die Fe - Linie bei 6569 A ist nicht als besonders Zeeman-empfindlich bekannt. Die Aufspaltung (bei Linien mit einfacher Struktur) ist auch nicht so groß. Bei einem Magnetfeld von 1000 Gauß erhält man bei einer Linie um 5000 A und einem g-wert von 1 eine Aufspaltung von 12 milli- Angström. Gut, bei einem großen Fleck sind vielleicht 4000 Gauß möglich und bei der Linie 5250,2 A gilt g=3. Das ergibt aber nur eine Aufspaltung von ca. 150 milli-Angström.

Viele Grüße
Dieter


Nach oben

 Betreff des Beitrags:
BeitragVerfasst: 12. Januar 2010, 22:43:57 PM
Offline
Meister

Registriert: 04. November 2008, 21:48:07 PM
Beiträge: 639
Wohnort: Schulberg
Hallo Lothar,

ich habe den Abstand der Linien mit 0,46A bestimmt, wie du meinst ist das sicher nicht Zeeman. Man kann sie aber auch im Spektralstreifen gut erkennen,
deshalb würde es mich interessieren um welche Linie es sich handelt.

Dieter,

ich habe keine Polarisationseinheit verwendet, nur die Faser auf den Fleck positioniert, allerdings mit 6m Brennweite!
Die Fleckennummer kenne ich nicht, ist jedenfalls vom 30.12.2009
Wo kann man nachschauen um welche Fleckennummer es sich handelt?

Gruß
Siegfried


Nach oben

 Betreff des Beitrags:
BeitragVerfasst: 13. Januar 2010, 00:30:34 AM
Offline
Meister
Benutzeravatar

Registriert: 20. März 2009, 20:34:04 PM
Beiträge: 354
Wohnort: Unterallgäu bei MM
Hallo Siegfried,

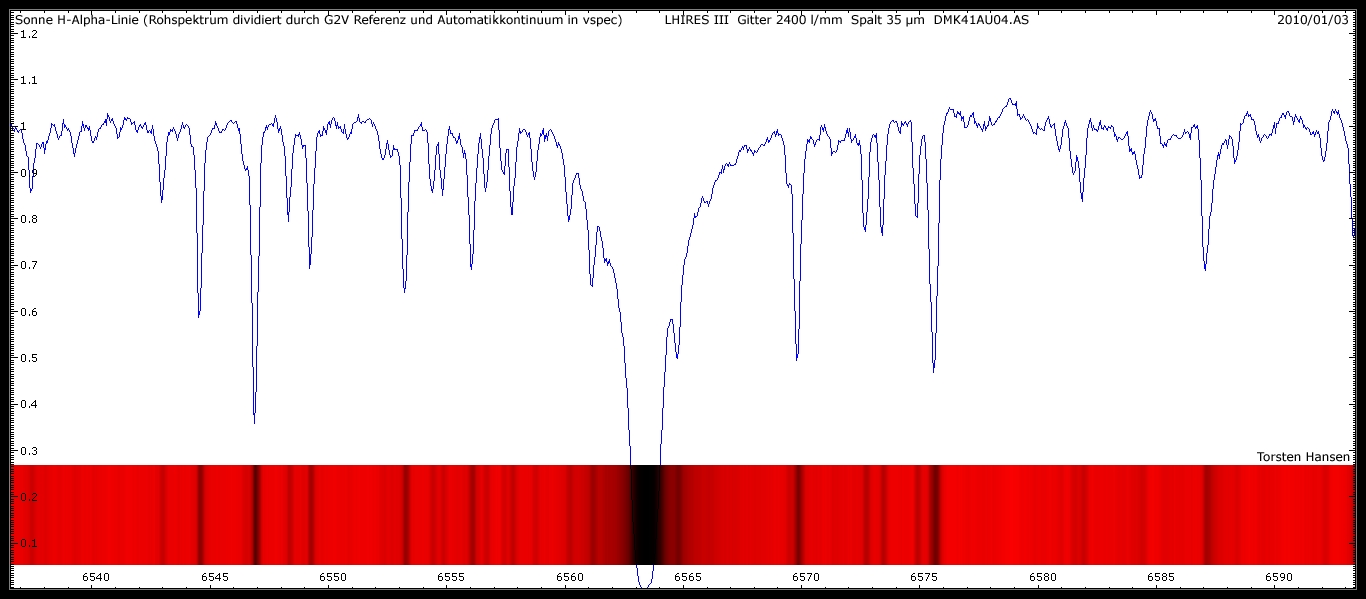

zum Vergleich mal ein kürzlich mit meinem LHIRES aufgenommenes Testspektrum der H-Alpha-Sonnenlinie:

http://www.aau.telebus.de/Ver_7/user/To ... alphaw.jpg

Die Spektren sehen sich auflösungsmäßig sehr ähnlich.
Leider habe ich bei mir, trotz Kalibrierung mit der eingebauten Neonlampe, eine Kalibrierungsverschiebung von ca. +0.7A, die ich mir nicht erklären kann.

Zitat:
...
, deshalb würde es mich interessieren um welche Linie es sich handelt.
...
Ein sehr hoch aufgelöstes Sonnen-Spektrum findest Du hier:

http://ljr.bagn.obs-mip.fr/observing/sp ... index.html

An der von Dir zitierten Position scheint mir in diesem Spektrum eine Wasserlinie vermerkt zu sein.


Viele Grüße
Torsten


Nach oben

 Betreff des Beitrags: Zeeman?
BeitragVerfasst: 13. Januar 2010, 18:05:07 PM
Offline
Meister

Registriert: 28. November 2006, 20:30:03 PM
Beiträge: 580
Wohnort: Langenselbold
Zitat:
"Hold Siegfried" schrieb:


Dieter,

ich habe keine Polarisationseinheit verwendet, nur die Faser auf den
Fleck positioniert, allerdings mit 6m Brennweite!
Die Fleckennummer kenne ich nicht, ist jedenfalls vom 30.12.2009
Wo kann man nachschauen um welche Fleckennummer es sich handelt?


Hallo Siegfried,

ohne diese Einheit wird die Linie doch allenfals verbreitert. Um die
einzelnen Komponenten aufzulösen, braucht man so etwas. Das ist übrigens
kein Problem, diese Filter gibt es im Fotohandel. Mit dem
Polarisationswinkel muss man etwas spielen.
Zur Fleckennummer z.B. hier:
http://www.astro.ucla.edu/~obs/cur_drw.html

Aber das Sonnenspektrum ist echt krass!

Viele Grüße

Dieter


Nach oben

 Betreff des Beitrags:
BeitragVerfasst: 13. Januar 2010, 18:35:34 PM
Offline
Meister
Benutzeravatar

Registriert: 01. August 2006, 16:08:56 PM
Beiträge: 3866
Wohnort: 68163 Mannheim
Zitat:
Leider habe ich bei mir, trotz Kalibrierung mit der eingebauten Neonlampe, eine Kalibrierungsverschiebung von ca. +0.7A, die ich mir nicht erklären kann.
Hallo Torsten,

schau mal nach, ob die interne Neonlampe im heruntergeklappten Zusatnd wirklich zentral über dem Spalt steht. Außerdem darf die Lampe nicht herumwackeln, muss also nach jedem Klappvorgang an der exakt gleichen Stelle stehen, mittig über dem Spalt !!!

Das Problem hatte ich auch mal.

Lieber Gruß
Lothar

_________________
Herzliche Grüße / best regards

Lothar

https://lotharschanne.wordpress.com/


Nach oben

 Betreff des Beitrags:
BeitragVerfasst: 13. Januar 2010, 22:31:58 PM
Offline
Meister

Registriert: 04. November 2008, 21:48:07 PM
Beiträge: 639
Wohnort: Schulberg
Hallo Thorsten,

ein sehr schönes Profil hast Du da, und danke für den Link, genau das habe ich gesucht.
Eine hohe Auflösung mit Beschreibung der Linien!
Wenn ich meine Fasereinkoppelung im Griff habe, werde ich mir auch ein 2400er Gitter zulegen.
Was die Kalibrierung angeht kann ich Lothar zustimmen, bei dieser Auflösung ist die Pos.
sehr wichtig. Da hatte ich am Anfang auch Probleme.

Dieter,

danke für die Info, das werde ich berücksichtigen wenn ich meine "Sonnenfaser" mache.

Gruß
Siegfried


Nach oben

 Betreff des Beitrags: Zeeman?
BeitragVerfasst: 16. Januar 2010, 20:00:41 PM
Offline
Meister
Benutzeravatar

Registriert: 27. August 2006, 14:47:18 PM
Beiträge: 263
Wohnort: Karlsruhe
Hallo Siegfried
Zitat:
Zitat:
Welcher Fleck wurde denn spektroskopiert?
Die Fleckennummer kenne ich nicht, ist jedenfalls vom 30.12.2009
Wo kann man nachschauen um welche Fleckennummer es sich handelt?
So was kann man schnell und einfach auf:
http://www.spaceweather.com/
in der linken Spalte oben "Daily Sun" nachschauen.

Für Tage in der Vergangenheit kann man die "archieves" Link in
der rechten Spalte oben verwenden und man kommt für den 30.12.2009:
http://www.spaceweather.com/archive.php ... &year=2009

Demnach müßte es sich um die Sonnenfleckengruppe 1039 gehandelt haben.

Clear skies
Wolfgang

--
Wolfgang Renz, Karlsruhe, Germany


Nach oben

 Betreff des Beitrags:
BeitragVerfasst: 11. Februar 2014, 19:39:50 PM
Offline
Dauernutzer
Benutzeravatar

Registriert: 11. Mai 2011, 10:54:26 AM
Beiträge: 100
Wohnort: Polen
Hello!

I am reviving this thread with a question.

I want to record the Zeeman effect,but i think that I need a new grating.

So far I am using a 14'' SCT (==>) 3556mm

The spectrograph has a collimator of 160mm.
the diffraction grating I have now has 1200 l/mm.
The imaging lens is 35mm.

Do you think i will be Ok with a grating qith 2400 l/mm?
I am thinking of getting one from optometrics qith dimensions 25X50 mm.

Greetings from Poland
Alex

_________________
Everything is Mathematics !


Nach oben

 Betreff des Beitrags: Zeeman?
BeitragVerfasst: 11. Februar 2014, 20:29:35 PM
Offline
Meister
Benutzeravatar

Registriert: 19. August 2006, 11:45:20 AM
Beiträge: 2740
Wohnort: 66907 Glan-Münchweiler
Please I recommend using the excelsheet "simspec" . So you can calculate your spectrograph
Cheers Berthold

Am 11.02.2014 um 18:39 schrieb Alexandros Filothodoros <fg-spek-obs@vdsastro.de (fg-spek-obs@vdsastro.de)>:

Zitat:
Hello!

I am reviving this thread with a question.

I want to record the Zeeman effect,but i think that I need a new grating.

So far I am using a 14'' SCT (==>) 3556mm

The spectrograph has a collimator of 160mm.
the diffraction grating I have now has 1200 l/mm.
The imaging lens is 35mm.

Do you think i will be Ok with a grating qith 2400 l/mm?
I am thinking of getting one from optometrics qith dimensions 25X50 mm.

Greetings from Poland
Alex



Everything is Mathematics !






Nach oben

 Betreff des Beitrags:
BeitragVerfasst: 11. Februar 2014, 20:37:52 PM
Offline
Dauernutzer
Benutzeravatar

Registriert: 11. Mai 2011, 10:54:26 AM
Beiträge: 100
Wohnort: Polen
Hello!

I have used it and i get a dispersion of 0,12A/pixel.(and R=12012)

Does anyone have knowif this dispersion is good enough?

_________________
Everything is Mathematics !


Nach oben

 Betreff des Beitrags: Zeeman?
BeitragVerfasst: 11. Februar 2014, 23:45:51 PM
Offline
Dauernutzer
Benutzeravatar

Registriert: 30. Juli 2010, 02:16:09 AM
Beiträge: 178
Wohnort: Melbourne, Australia
Hi Alexandros,

Robinson (p.139 of ?Spectroscopy: The Key to the Stars?) gives a couple of examples:
(a) sunspot with a magnetic field G=3,000 gives a Zeeman separation of 0.06A for Halpha ... too narrow to be detected with amateur resolutions .... needs R>100,000.
(b) interacting binary polar star AM Her, where G=10,000,000, giving a Halpha separation of 200A! This could be seen with very low resolution.

So detection of the Zeeman effect with an R=10,000 to 15,000 should be possible if the magnetic field strength is greater than about G=15,000.

Cheers,
Bernard


From: Alexandros Filothodoros (fg-spek-obs@vdsastro.de)
Sent: Wednesday, February 12, 2014 5:37 AM
To: fg-spek-obs@vdsastro.de (fg-spek-obs@vdsastro.de)
Subject: [fg-spek] Re: Zeeman?




Hello!

I have used it and i get a dispersion of 0,12A/pixel.(and R=12012)

Does anyone have knowif this dispersion is good enough?



Everything is Mathematics !







http://www.avast.com/
This email is free from viruses and malware because avast! Antivirus protection is active.

_________________
Quicquid Nitet Notandum


Nach oben

 Betreff des Beitrags:
BeitragVerfasst: 12. Februar 2014, 01:16:57 AM
Offline
Meister

Registriert: 13. August 2009, 17:04:50 PM
Beiträge: 265
Wohnort: Maienfeld, Schweiz
Hi Bernard,

you are rather pessimistic. Hydrogen has a Lande g-factor of 1 if I remember correctly. More promising is to look for the Zeeman splitting in some Iron line. Fe I 6302.5 e.g. has a g-factor of 2.5, so the splitting is 2.5 x stronger. So with amateur means a broadening if not a splitting should be observable in sunspots with high magnetic field.
See an example here:
http://www.astro.gla.ac.uk/solaire/REGN ... _field.pdf
A broadening has been observed with a LHIRES and a 2400 L/mm grating here:
http://www.science.uva.nl/onderwijs/the ... 278240.pdf
(p 33). Might be worth trying Alex :)

Martin


Nach oben

 Betreff des Beitrags: Zeeman?
BeitragVerfasst: 12. Februar 2014, 01:55:15 AM
Offline
Dauernutzer
Benutzeravatar

Registriert: 30. Juli 2010, 02:16:09 AM
Beiträge: 178
Wohnort: Melbourne, Australia
Hi Martin.

Yes, you are right that if the Lande factor is also considered then I am too pessimistic about the splitting of some lines. Even with the Lande effect contribution I think the detection of sunspot splitting by amateurs would only be possible for those equipped with really high resolution spectrohelioscopes .... there are a few around.

Cheers,
Bernard


From: Martin Dubs (fg-spek-obs@vdsastro.de)
Sent: Wednesday, February 12, 2014 10:16 AM
To: fg-spek-obs@vdsastro.de (fg-spek-obs@vdsastro.de)
Subject: [fg-spek] Re: Zeeman?




Hi Bernard,

you are rather pessimistic. Hydrogen has a Lande g-factor of 1 if I remember correctly. More promising is to look for the Zeeman splitting in some Iron line. Fe I 6302.5 e.g. has a g-factor of 2.5, so the splitting is 2.5 x stronger. So with amateur means a broadening if not a splitting should be observable in sunspots with high magnetic field.
See an example here:
http://www.astro.gla.ac.uk/solaire/REGN ... _field.pdf

Might be worth trying Bild

Martin







http://www.avast.com/
This email is free from viruses and malware because avast! Antivirus protection is active.

_________________
Quicquid Nitet Notandum


Nach oben

 Betreff des Beitrags:
BeitragVerfasst: 13. Februar 2014, 11:55:48 AM
Offline
Dauernutzer
Benutzeravatar

Registriert: 11. Mai 2011, 10:54:26 AM
Beiträge: 100
Wohnort: Polen
Thank you all for your input :D

I will give it on last try with the 1200/mm.but probably there will have to be a huge sunspot!

_________________
Everything is Mathematics !


Nach oben

 Betreff des Beitrags: Zeeman?
BeitragVerfasst: 13. Februar 2014, 12:39:52 PM
Offline
Dauernutzer
Benutzeravatar

Registriert: 30. Juli 2010, 02:16:09 AM
Beiträge: 178
Wohnort: Melbourne, Australia
Good luck !

Bernard

From: Alexandros Filothodoros (fg-spek-obs@vdsastro.de)
Sent: Thursday, February 13, 2014 8:55 PM
To: fg-spek-obs@vdsastro.de (fg-spek-obs@vdsastro.de)
Subject: [fg-spek] Re: Zeeman?




Thank you all for your input Bild

I will give it on last try with the 1200/mm.but probably there will have to be a huge sunspot!



Everything is Mathematics !







http://www.avast.com/
This email is free from viruses and malware because avast! Antivirus protection is active.

_________________
Quicquid Nitet Notandum


Nach oben

 Betreff des Beitrags:
BeitragVerfasst: 17. Februar 2014, 14:21:23 PM
Offline
Dauernutzer
Benutzeravatar

Registriert: 11. Mai 2011, 10:54:26 AM
Beiträge: 100
Wohnort: Polen
For future reference, here's a nice book with a detalied reference to the Zeeman effect.

https://archive.org/details/Sunspots

_________________
Everything is Mathematics !


Nach oben

 Betreff des Beitrags: Re: Zeeman?
BeitragVerfasst: 23. Juli 2014, 11:52:42 AM
Offline
Dauernutzer
Benutzeravatar

Registriert: 11. Mai 2011, 10:54:26 AM
Beiträge: 100
Wohnort: Polen
And here's a nice website!

http://www.astrosurf.com/spectrohelio/m ... phe-en.php

Cheers
Alex :D

_________________
Everything is Mathematics !


Nach oben

Beiträge der letzten Zeit anzeigen:  Sortiere nach
Ein neues Thema erstellen  Auf das Thema antworten  [ 20 Beiträge ]

Alle Zeiten sind UTC+02:00


Wer ist online?

Mitglieder in diesem Forum: 0 Mitglieder und 0 Gäste


Du darfst keine neuen Themen in diesem Forum erstellen.
Du darfst keine Antworten zu Themen in diesem Forum erstellen.
Du darfst deine Beiträge in diesem Forum nicht ändern.
Du darfst deine Beiträge in diesem Forum nicht löschen.
Du darfst keine Dateianhänge in diesem Forum erstellen.

Suche nach:
Gehe zu:
Powered by phpBB® Forum Software © phpBB Limited
Deutsche Übersetzung durch phpBB.de
