Hallo  Lothar!

Wir haben nun angefangen uns mit dem ersten Spektrografen auf unserer STW zu befassen… - leider gibt es zu dem Gerät keine Dokumentation.
Wir hatten gestern einfach mal versucht bei Tageslicht eine Kamera auf den Spalt zu fokussieren und sind kläglich gescheitert.

Besteht die Möglichkeit Deine Hilfe in Anspruch zu nehmen?

Wir sind im Raum Groß Gerau lokalisiert.

Gruß
Georg.

Hallo Georg,

hast Du Bilder/Zeichnungen von der Kiste die Du hier ins Forum stellen könntest?

Gruss
Tobias

_________________
Dein Projekt. Mach es fertig, bevor es Dich fertig macht!

Hallo Georg,

habe heute erst deinen Beitrag gesehen, entschuldige !

denke, ich kann euch schon helfen. Mannheim und Groß-Gerau sind ja nicht weit entfernt.

Hast du Pläne, Fotos oder sonst was von dem Spektrographen? Kannst du mit dem Gerät, CCD + Equipment zum Betrieb (Laptop, Software...) bei mir vorbeikommen?

_________________
Herzliche Grüße / best regards

Lothar

https://lotharschanne.wordpress.com/

Hi Lothar,

man muss sich nicht entschuldigen.. ich mache das ja grad so nebenbei...   und siehste... ich melde mich ja auch sehr spät.

Zwischenzeitlich sind wir auch ein wenig weiter gekommen.... Ich arbeite mit einem kleinen Team zweier Spektroskopie Interessierter…

Die erste Aufgabe war eine CCD Kamera so zu positionieren, das der Spalt (100mue) einigermaßen scharf abgebildet wird: das ist bisher rausgekommen...

Aufnahme des Spektrums einer sog. Energiesparlampe
(nicht besonders aufbereitet… grad mal die RAW-Daten genommen und ne „Linie“ drüber geworfen..
Links ist der blaue Teil des Spektrums. Das Gesamtbild ist gerade mal 600pixel = 600x9mue = 5.4mm groß-







Und hier ein RAW-Data Spektrum des Dämmerungshimmels….:






Wir sind noch unsicher, ob der der Spalt schon optimal scharf abgebildet ist… aber wir sind zumindest nicht mehr soooo weit weg vom Fokus.
In dem PDF siehst Du einen DRAFT-Text mir ein Bildern, des Geräts – ich seh gerade im PDF sind die Zeilenumbrüche nicht richtig gelungen…  Auf Bild 7 sieht man zum Beispiel, das die Verbindung CCD-Spetroskop SEHR provisorisch war.

Der nächste Schritt wird erstmal sein, einen passenden Adapter für die CCD zu fertigen und den Fokus optimal einzustellen und dann geht’s ans Fernrohr mit einem Spektrum von am Mond reflektiertem Sonnenlicht.

Georg.

-----Ursprüngliche Nachricht-----
Von: Lothar Schanne [mailto:fg-spek-comp@vdsastro.de]
Gesendet: Freitag, 17. Juni 2016 19:14
An: fg-spek-admin@vdsastro.de
Betreff: [fg spektroskopie] Re: Hilfegesuch

Link zum neuen Beitrag: http://spektroskopieforum..vdsastro.de/viewtopic.php?t=4442#p27927

Hallo Georg,

habe heute erst deinen Beitrag gesehen, entschuldige !

denke, ich kann euch schon helfen. Mannheim und Groß-Gerau sind ja nicht weit entfernt.

Hast du Pläne, Fotos oder sonst was von dem Spektrographen? Kannst du mit dem Gerät, CCD + Equipment zum Betrieb (Laptop, Software...)  bei mir vorbeikommen?

--
Herzliche Grüße / best regards

Lothar

www.astrospectroscopy.eu
www.gesundes-wandern.com

Hallo Georg,

leider sieht man die Bilder in Deinem Beitrag nicht.

LG,
Daniel

_________________
Daniel P. Sablowski

https://www.kunstmann.de/buch/axel_hack ... 42000/t-2/
https://dpsablowski.wordpress.com
https://github.com/DPSablowski
https://www.aip.de/mitglieder/dsablowski/

Hallo Georg,
leider hast du die Dateien nicht richtig implementiert. Jedenfalls sind sie nicht in deinem Beitrag zu finden.

_________________
Herzliche Grüße / best regards

Lothar

https://lotharschanne.wordpress.com/

Dann versuche ich - nachdem ich wieder richtigen Zugang habe, es noch einmal.

Zwischenzeitlich sind wir auch ein wenig weiter gekommen.... Ich arbeite mit einem kleinen Team zweier Spektroskopie Interessierter…

Die erste Aufgabe war eine CCD Kamera so zu positionieren, das der Spalt (100mue) einigermaßen scharf abgebildet wird: das ist bisher rausgekommen...

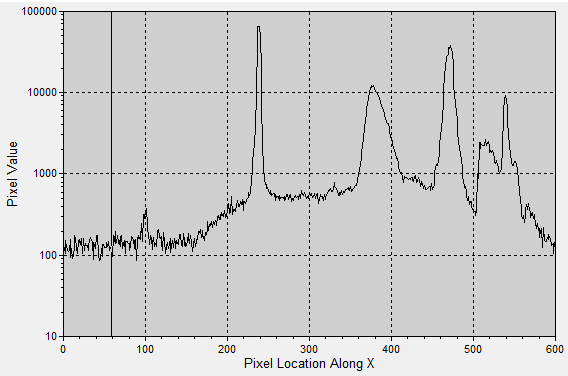

Aufnahme des Spektrums einer sog. Energiesparlampe
(nicht besonders aufbereitet… grad mal die RAW-Daten genommen und ne „Linie“ drüber geworfen..
Links ist der blaue Teil des Spektrums. Das Gesamtbild ist gerade mal 600pixel = 600x9mue = 5.4mm groß-

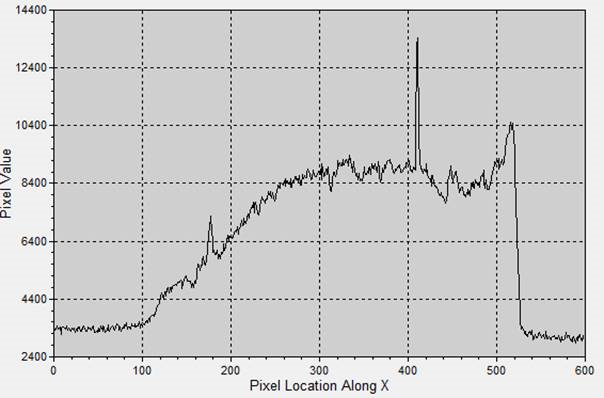

Und hier ein RAW-Data Spektrum des Dämmerungshimmels….:

Wir sind noch unsicher, ob der der Spalt schon optimal scharf abgebildet ist… aber wir sind zumindest nicht mehr soooo weit weg vom Fokus.
In dem PDF siehst Du einen DRAFT-Text mir ein Bildern, des Geräts – ich seh gerade im PDF sind die Zeilenumbrüche nicht richtig gelungen… Auf Bild 7 sieht man zum Beispiel, das die Verbindung CCD-Spetroskop SEHR provisorisch war.

Der nächste Schritt wird erstmal sein, einen passenden Adapter für die CCD zu fertigen und den Fokus optimal einzustellen und dann geht’s ans Fernrohr mit einem Spektrum von am Mond reflektiertem Sonnenlicht.

Georg.

Hallo Georg,

ein Haar quer über den Spalt befestigt, damit kann mann recht gut den Fokus überprüfen. Eine weitere Möglichkeit
den Fokus zu überprüfen besteht darin, mit einem auf unendlich gestellten Fernrohr (Sucher) über das Gitter in nullter
Ordnung richtung Spalt zu gucken. Oder in die andere Richtung, also in die Kamera. Diese Methode habe ich an meinem
Czerny angewendet und war damit sehr nahe am optimalen Fokus. Beim Blick in die Kamera sieht man schön die Anschlussdrähte
des Chips und kann daran sehr gut scharf stellen.

Gruß
Siegfried
