Hallo,

nach längerer Pause habe ich gestern Abend NGC7331 spektrometriert. Als Instrument nutzte mein Setup mit 14" Hypergraph, LISA 300l/mm, ST10, und ich belichtete 15min Einzelaufnahmen, wovon ich dann 10 Stück SigmaClip-kombinierte.

Als Quick&Dirty Kalibration nutzte ich zuerst Vega, und als ich dann bemerkte, wie sehr doch die Ha-Linie im Galaxienspektrum danaben lag, führte ich mittels eine Neo-Lampe eine umfangreiche Kalibration durch. Der Polynomfit lieferte ein RMS von 0.01nm, das sieht also soweit sehr gut aus.

Wo ist nun die Auffälligkeit?

Die Ha-Linie zeigt auch das Referenzspektrum im NED, d.h. ich suche nichts, was nicht auch da ist (hoffe ich zumindest). Die zwei Ausschnitte zeigen den Bereich der Ha-Linie, mit abgebildet sind die Ne-Linien.

Die Ha-Linie liegt hier im Spektrum bei etwa 660nm, ist also rotverschoben. Auch das ist korrekt, jedoch ist die Verschiebung zu groß.

NGC7331, optisches Spektrum, Nucleus - gleicher Wellenlängenbereich wie NED Spektralprofil


NED - NGC7331, optisches Spektrum, Nucleus


Ha-Bereich - Blau dargestellt sind die Neon-Kalibrationslinien, das NGC7331 Spektrum ist das magenta-farbene Profil


Ha-Bereich, mit Fit - Zentrum bei 660.342nm, max. Flux bei 660.326nm


Der Fit liefert für die Ha-Linie ein Zentrum von 660.342nm, dies weicht also um 4.06nm von der Ruhenwellenlänge 656.285nm ab.

Daraus ergibt sich eine Radialgeschwindigkeit von 1853km/s, der Literaturwert liegt bei 881km/s. Zur Info - die baryzentrische Korrektur ist <10km/s.
Mich wundert jetzt die - im Vergleich zu meinen anderen Messungen - doch enorme Abweichung.
Hat jemand eine Idee, woran es liegen könnte?

Schöne Grüsse,
Michael

_________________
___________________________________________
http://www.astro-images.de
14"-Hypergraph, Spektrographen: Dados & LISA

Noch als Nachtrag ...


Es sieht so aus, als wenn die Datenbearbeitung - genau im fraglichen Ha-Bereich hier "Fluss wegnimmt". Der Ausschnitt zeigt die zwei Profile - einmal oben das FIT-Image und unten das horizontal angepasste Bild - der Drehwinkel war 0.46°.




Und hier noch ein Blick auf das rohe Spektrum selbst - der Ha-Bereich mit der "hellen Linie" ist markiert

_________________
___________________________________________
http://www.astro-images.de
14"-Hypergraph, Spektrographen: Dados & LISA

Hey Michael,

ein paar Ideen hätte ich

Kann es beim "Flussproblem" einfach sein, dass im Hintergrund, den Du abziehst auch Fluss ist? Eventuell dadurch, dass aufgrund eines Nachführfehlers das Spektrum in y verschmiert wurde?


Hinsichtlich der Kalibration, weißt Du ob Du Temperaturshift Probleme hast? Ist das Gerät direkt gekoppelt? Gibt es mechanische Verbiegungen?
Hast Du eine Kalibrationslampenaufnahme vorher und nachher gemacht, um eventuell schon mal einen Anhaltspunkt für Drift zu bekommen?

Hast Du die O2/H2O Banden aus der Atmosphäre in den Daten als Referenz? Sind die schwachen Linien im Hintergrund vom Airglow bzw. Lichtverschmutzung? Könnte man die zur Überprüfung der Kalibration nutzen?

Viele Grüße
Christoph

Hallo Christoph

Vielen Dank für deine Hinweise, also, dann will ich mal antworten...

Hintergrund —— Das ist bisher auch mein Ansatz, man sieht (so meint man), dass links neben der vermeintlichen Ha Linie etwas zu viel abgezogen wird. Ich nutze aber das Binning Verfahren von BASS, das Ober- und unterhalb der Profils mit Hintergrundbereiche subtrahiert, das hat bisher immer geklappt

Nachführfehler —— schließe ich aus, das Log zeigt, dass alles gut lief, Max. Fehler 1“

Temperatur oder mechanisches Shifting —— Ich habe mit einer Vega- Aufnahmen vor der NGC7331, und dann mit einer Neonlampenkalibration kalibriert, auch habe ich heute Morgen nochmals mit der Lampe gemessen, alles passt, auf 0.05nm genau, und das ist mit dem 300 er Gitter ok, so war ich es auch bisher gewohnt. Lisa hängt direkt am Auszug, der sehr stabil ausgeführt ist.

Atoms. Linien —— Diese habe ich auch gemessen. Die sind da, wo sie sein sollen.


Was ich heute noch gemacht habe, sorry, noch ohne Bilder als Beleg, ich habe die schwache Hbeta Linie vermessen. Diese ist weniger prominent, aber hier messe ich ca. 1000 km/s, liege also deutlich näher am Literaturwert als mit der helleren Ha Linie.

Dein erster Tipp ist, so glaube ich, eine heisse Spur. Es scheint so, als wenn die Kamera, oder besser der Chip, ggf. eine verringerte Empfindlichkeit haben, oder aber durch das Dark oder Bias bei Vorverarbeitung ein Offset an dieser Position hinzukam, der dann einen Teil der Linie verschluckt.

so das Wetter und meine Zeit mitspielt, mache ich weitere NGC7331 Spektren, wobei ich den Galaxienkern an einer anderen Stelle des Spaltes positionieren werde.

Nochmals danke für deine Hilfestellung!

Schöne Gruesse
Michael

_________________
___________________________________________
http://www.astro-images.de
14"-Hypergraph, Spektrographen: Dados & LISA

Hello Michael,

Attached is a professional spectrum of the nucleus (dat file, normalised) to overlay on your spectrum (found in NED).
https://ui.adsabs.harvard.edu/#abs/1995ApJS...98..477H
The H alpha line is in the expected position (RV~900km/s). The rotation velocity of ngc7331 is +-250km/s but this is still not enough to explain your result. Maybe the slit was on an H alpha region with a high velocity. A jet perhaps?

Cheers
Robin

Hallo Michael,
man sollte in jedem Fall in kurzen Abständen Kalibrationsspektren aufnehmen, etwa zu Beginn der Beobachtung und dann mindestens jede Stunde. Da Lisa ein eingebautes Kalibrationsmodul hat, ist das doch kein Problem. Ich habe mal auf Anregung von Thomas Eversberg untersucht, wie sich das Spektrum in Abhängigkeit von der Neigung des Lhires verändert. Die Auswirkung war stärker, als ich gedacht habe. Die Ergebnisse müssten hier noch irgendwo zu finden sein. Hast Du versucht die tellurischen Linien zur Kalibration heranzuziehen? Ich weis nicht, ob das bei einem 300ter Gitter überhaupt möglich ist.
Im übrigen kann eine Rotation des Spektrums erhebliche Verzerrungen mit sich bringen. Du solltest es mal mit einer Software probieren, die ohne Rotation auskommt.
Viele Grüße
Christian

Hello Michael,

OK I took a spectrum of NGC7331 last night and I can see the cause of the problem. The H alpha emission line is only obvious in the outer parts of the galaxy. In the core, H alpha emission is broad and there is H alpha absorption (from stars) in the centre. The H alpha emission is seen as two wings each side of the absorption. You have measured the red emission wing at ~1800km/s. If you measure the absorption line you will get the expected radial velocity ~800km/s.

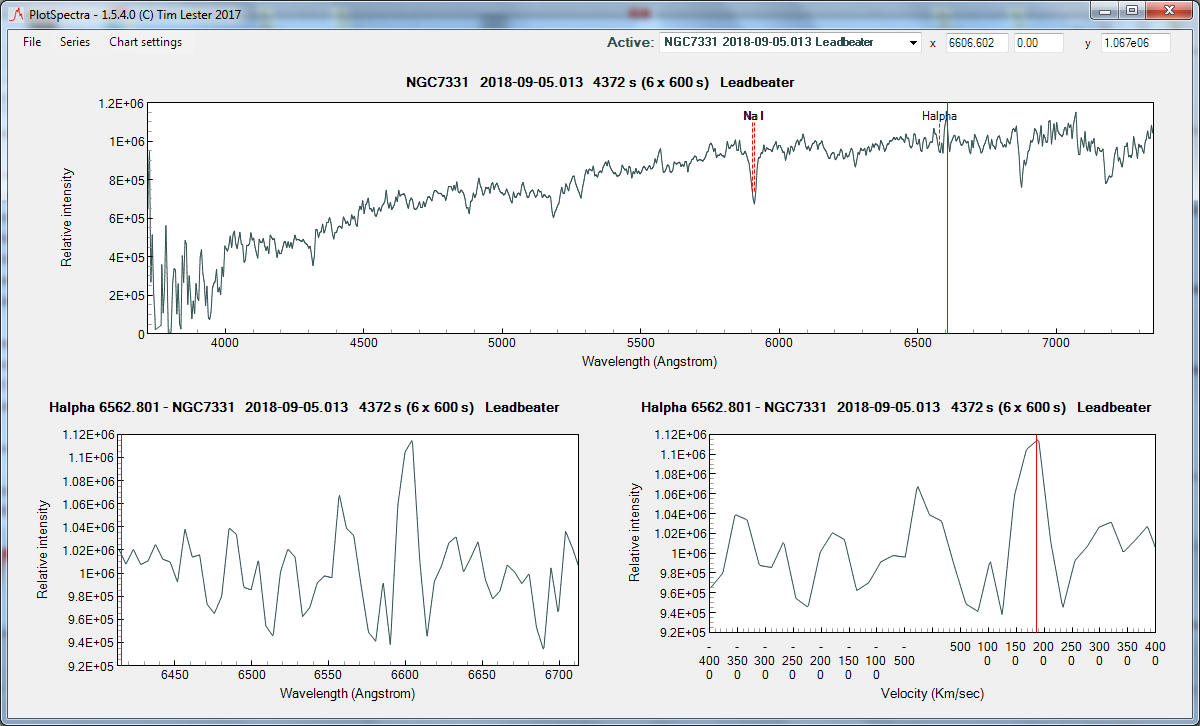

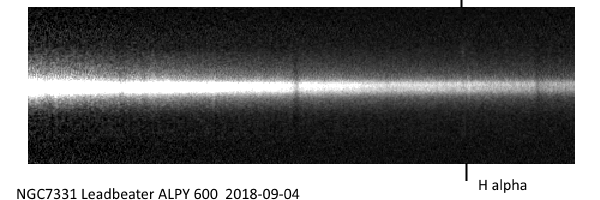

Here is my spectrum image and spectrum profile of the core with H alpha marked
